S-T111B35MC-OGUTFG — бұл SII Semiconductor Corporation өндіретін сызықтық кернеу реттегіш интегралды схемасы (IC). Ол қуатты басқару интегралды схемалары (PMIC) санатына жатады — кернеу реттегіштері — сызықтық түріне жатады, және тұрақты оң 3,5 В шығыс түрінде 150 мА-ға дейінгі максималды ағыммен жұмыс істеуге арналған.
Бұл өнімнің негізгі ерекшеліктеріне ақаулы ағымнан қорғау, төмен тоқтау ағымы — 1 мкА және жоғары қуат қоректендіру деп түсіндіріледі (PSRR) 80 дБ 1 кГц жиілікте кіреді. Устройство -40°C-тан 85°C-қа дейінгі кең температура диапазонында жұмыс істейді және ең жоғары кіріс кернеуі 6,5 В-ды құрайды. Ол ықшам SOT-23-5 бетті орнату пакетімен орналастырылған, бұл кеңістігі шектеулі қолданбаларға өте ыңғайлы.
S-T111B35MC-OGUTFG негізінен портативті электроника, IoT құрылғылары және төмен қуатты енгізу жүйелері сияқты тұрақты және реттелетін қуат көзін қажет ететін қолданбаларға арналған. Оның 0,26 В төмен түсу кернеуі (dropout voltage) 100 мА шығу ағымында қуатты тиімді түрлендіруге мүмкіндік беріп, батареямен жұмыс істейтін құрылғылардың батарея өмірін ұзартады.
Өнім RoHS стандартына сәйкес, қорғасынсыз және қоршаған ортаға зиянсыз. Ол Tape & Reel (TR) орау форматында шығарылады, бұл автоматтандырылған жинау мен түрлі электронды жүйелерге оңай интеграциялауды қамтамасыз етеді.
Басқа үлгілер туралы айтсақ, SII Semiconductor Corporation-ның келесі баламалары қарастырылуы мүмкін:
S-T111B18MC-OGUTFG (1,8 В шығыс)
S-T111B25MC-OGUTFG (2,5 В шығыс)
S-T111B30MC-OGUTFG (3,0 В шығыс)
S-T111B33MC-OGUTFG (3,3 В шығыс)
Бұл баламалы модельдер ұқсас функциялар мен ерекшеліктерді ұсынады, бірақ әртүрлі тұрақты шығыс кернеулермен қамтамасыз етілген, осылайша әртүрлі қуат көздеріне қажеттіліктерді қанағаттандырады.
S-T111B35MC-OGUTFG Негізгі техникалық сипаттамалар
S-T111B35MC-OGUTFG негізгі техникалық сипаттамалары: сызықтық кернеу реттегіш IC, 3,5V тұрақты шығыс, 150мА шығыс ағымы.
S-T111B35MC-OGUTFG Қаптама өлшемі

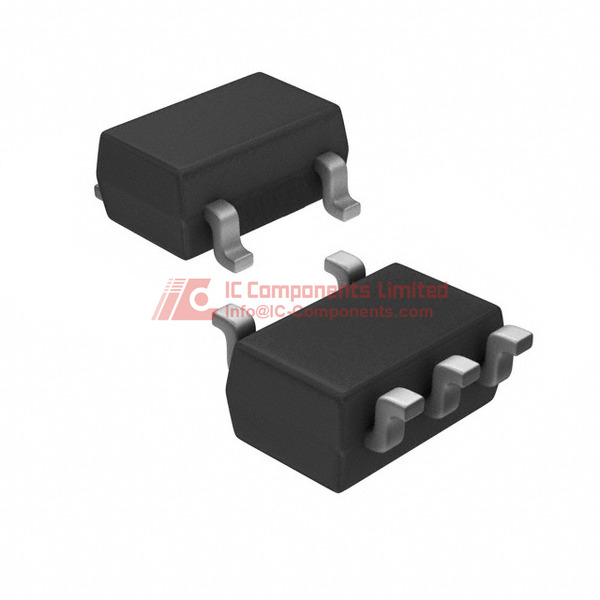

Пакет өлшемі: SOT-23-5, материал: RoHS талаптарына сай, жинақтау әдісі: таспа және ролл (TR). Термиялық сипаттамалары: жұмыс температурасы -40°C-тан 85°C-қа дейін, электр қасиеттері: кіріс кернеуі 6,5V-қа дейін, dropout кернеу 0,26V @ 100мА.
S-T111B35MC-OGUTFG Қолдану саласы
Тұтынушы электроникасы, аз қуатты құрылғылар және тұрақты кернеу реттеуді қажет ететін жүйелерде қолдану үшін ең мінсіз.
S-T111B35MC-OGUTFG Өз 특еттері
S-T111B35MC-OGUTFG дәл 3,5V тұрақты шығыс береді, шығыс ағымы 150мА-ға дейін, 1kHz жиілікте PSRR 80dB деңгейінде жоғары тұрақтылық пен минималды шу деңгейін қамтамасыз етеді. Іске қосу басқару функциялары бар, -40°C-тан 85°C-қа дейінгі температурада сенімді жұмыс істейді. Ішкі тоқ ағыны 1А, dropout кернеуі 0,26V-қа дейін, тиімді қуат пайдалануымен ерекшеленеді.
S-T111B35MC-OGUTFG Сапа және қауіпсіздік сипаттамалары
Өте көп токқа төзімділігі мен қауіпсіздігін қамтамасыз ететін қорғау функцияларымен жабдықталған. RoHS сертификатына сай, зиянды заттарсыз өндірілген. Ылғалдылық сезгіштік деңгейі (MSL) 1, бұл стандартты дәліздік жағдайларда шексіз уақыт жұмыс істеуге мүмкіндік береді.
S-T111B35MC-OGUTFG Қуаттылық
Орнату түрі: беткі монтаж; әртүрлі қосымшаларға үйлесімді, ықшам SOT-23-5 пакетімен тұрақты кернеуді талап ететін құрылғыларға жарамды.
S-T111B35MC-OGUTFG Даташит PDF
Толық техникалық сипаттамалар мен мәліметтер үшін ең authoritative datasheet құжатын пайдалануға ұсынамыз. Бұл құжатты біздің веб-сайттағы ағымдағы беттен жүктеп алу арқылы нақты нұсқаулық пен ақпаратқа қол жеткізуіңіз мүмкін.
